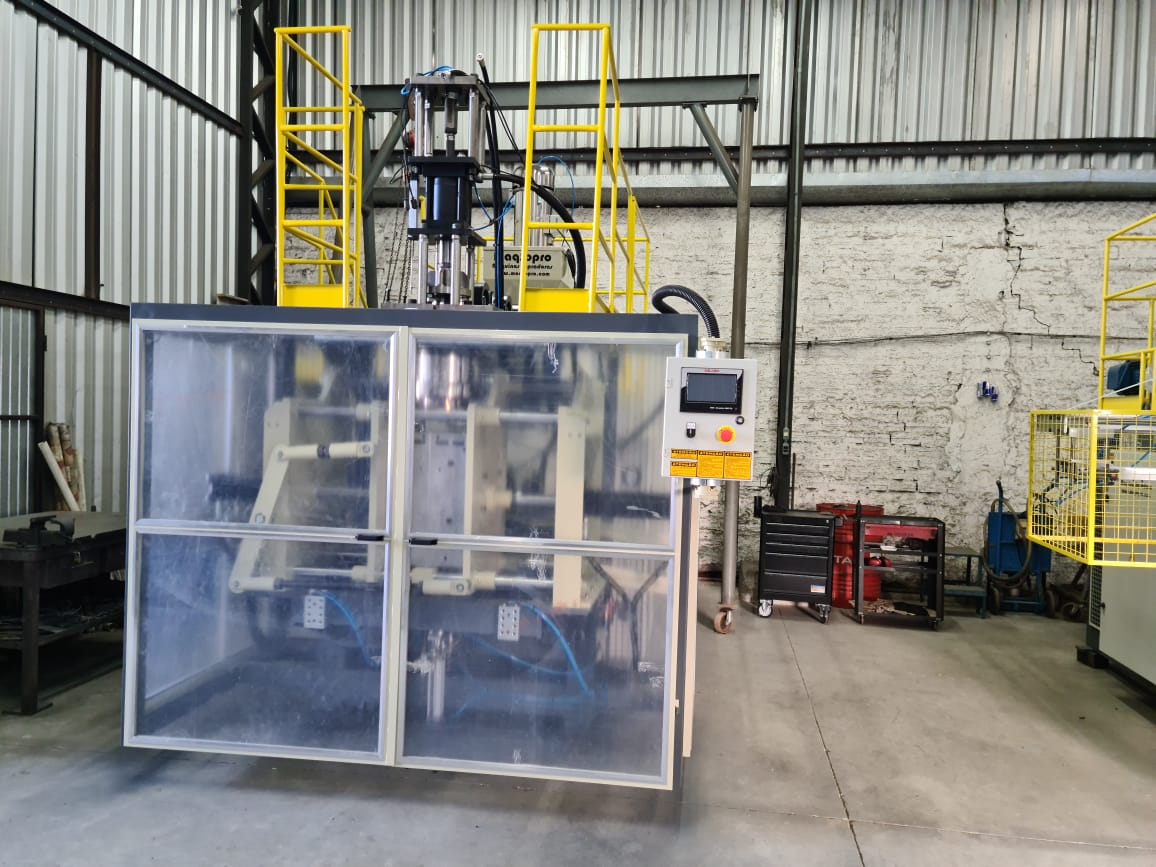

SOPRADORA DE TERMOPLÁSTICOS.
Linha MQS cabeçotes contínuos de 10 litros até 50 litros.
Especificações técnicas - poderão ser alteradas conforme necessidade do cliente.

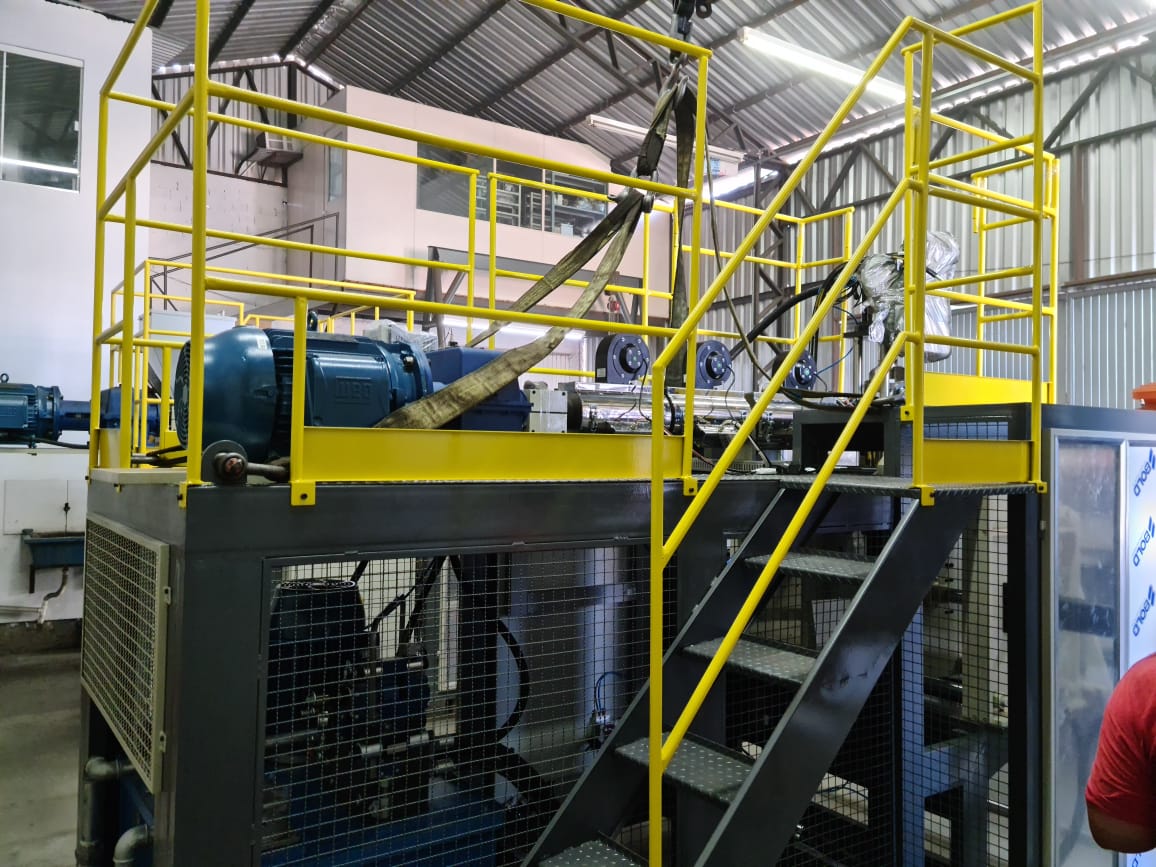

EXTRUSORA
Diâmetro da rosca |
mm |
70 |
80 |
90 |
100 |
Relação |
L/D |
24:1 | 24:1 | 24:1 | 24:1 |
Velocidade da Rosca |
RPM |
97 | 97 | 97 | 97 |
Cap. Plastificação ** |
Kg/h |
90 | 140 | 100 | 120 |
Pot. de Acionamento |
kW(cv) |
22(30) | 30(40) | 37(50) | 55(75) |
Zonas de Aquecimento |
Qtd (até) |
12 | 12 | 12 | 12 |
Pot. de Aquecimento* |
kW |
17,5 | 21,5 | 24,5 | 30 |
Peso do parison ejetado |
kg |
2 | 3/4 | 6/8 | 12/16 |

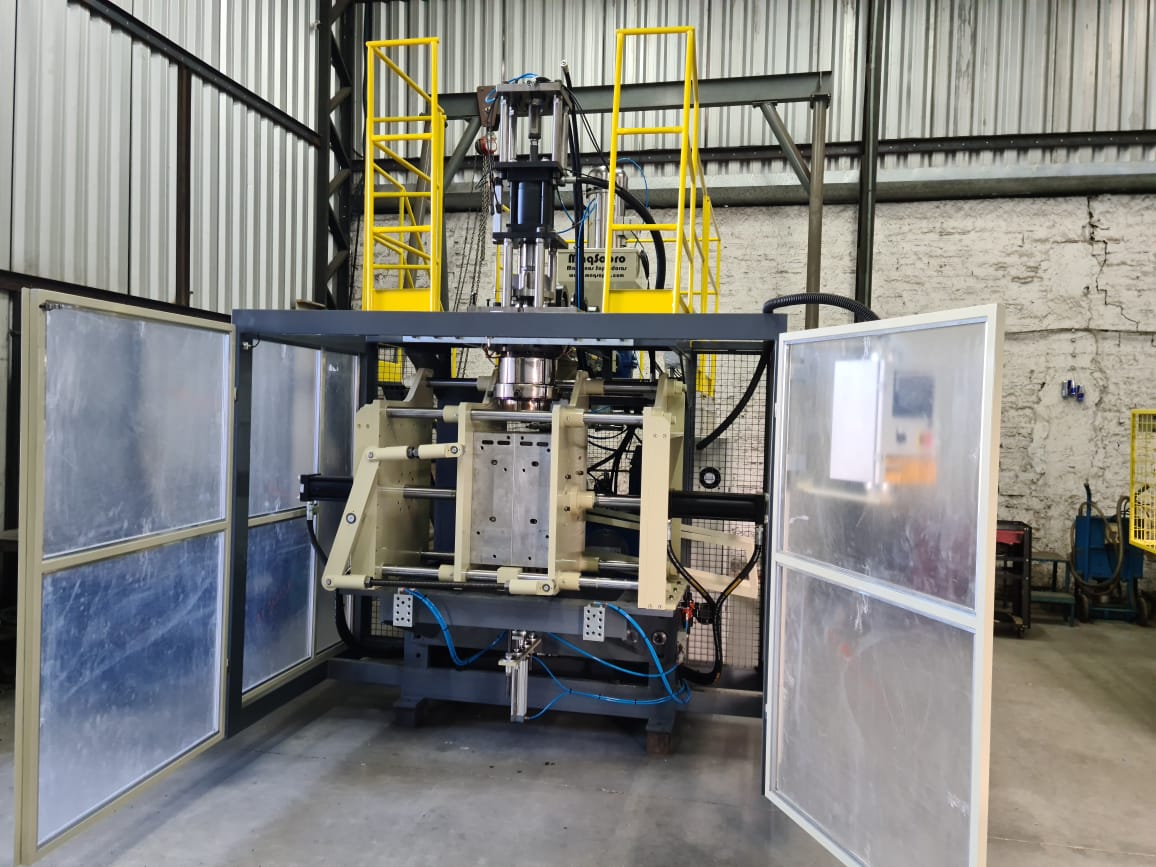

UNIDADE DE MOLDAGEM
Capac. Volumétrica | L | 20 | 30 | 40 | 50 |
Abertura min. Mesa | mm | 400 | 400 | 500 | 500 |
Abertura Max. Mesa | mm | 780 | 1000 | 1100 | 1200 |
Força Fech. (à 100 bar) | ton | 16,5 | 18,5 | 22 | 36 |
DIMENSÕES DO MOLDE
Espessura min. | mm | 2x200 | 2x250 | 2x300 | 2x300 |
Espessura max. | mm | 600 | 650 | 700 | 800 |
Altura max. | mm | 650 | 700 | 780 | 850 |
CONSUMO DE AR, ENERGIA
Pressão de Trabalho |
BAR |
8/10 |
8/10 |
8/10 |
8/10 |
Consumo de energia |
% |
60-70 |
60-70 |
60-70 |
60-70 |
Potência Instalada* |
kW |
75 |
95 |
110 |
140 |
UNIDADE HIDRÁULICA
Volume Reservatório |
L |
200 |
250 |
250 |
400 |
Potência Acionamento |
kW(cv) |
5,5(7,5) |
12,5(9,2) |
15(20) |
22(30) |
Pressão Máxima |
BAR |
140 |
140 |
140 |
140 |
DIMENSÕES
Altura |
mm |
2800 |
2800 |
3200 |
3500 |
Largura |
mm |
2300 |
2500 |
3000 |
3200 |
Comprimento |
mm |
3084 |
4000 |
4400 |
5100 |
Peso |
kg |
5500 |
7600 |
9800 |
12000 |
* Valores para máquinas na versão para polietileno (PE). Os valores dependem da configuração da máquina.
** Valores máximos e dependem do cabeçote e resina utilizados.
Número de cavidades possíveis para moldes.
Simples: Cabeçotes para Extrusora Simples por acumulação; Volume máximo de sopro L 50; Diâmetro máximo do produto mm 280.
